Оптоволоконный лазерный станок DMM 6012Tz
По запросу
-
Описание
-
Технические характеристики
Компоненты станка
|
Наименование |
Кол-во, шт. |
Прим. |
|
Лазерный источник |
1 шт. |
RAYCUS |
|
Серводвигатели / драйвера |
Y ось-1.7kw |
FSCUT S9 |
|
Редуктор |
1 компл. |
SHIMPO (Япония) |
|
Стойка управления с ЖК-дисплеем и ПК |
1 комп. |
В комплекте |
|
Датчик отслеживания высоты до поверхности листа |
1 шт. |
Автоматический |
|
Лазерная режущая голова с функцией Автофокусировки |
1 шт. |
BOCI BLT310 (a-focus) |
|
Система безопасности при падении давления газа |
1 шт |
Автоматический датчик давления |
|
Чиллер |
1 шт. |
HAN LI / S&A |
|
Беспроводной пульт управления |
1 шт. |
В комплекте |
|
Автоматическая система смазки |
1 шт. |
В комплекте |
|
Металлические гофры по оси Y |
2 шт |
Установлены |
|
Датчик безопасности при падении давления рабочего газа |
1 компл. |
Установлены |
|
Стабилизатор напряжения |
1 шт |
В комплекте |
|
Электромагнитный клапан |
1 компл. |
В комплекте |
|
Пропорциональный клапан |
1 компл. |
В комплекте |
|
Система отвода газов |
1 шт |
1.5 кВт |
Конструктивные особенности

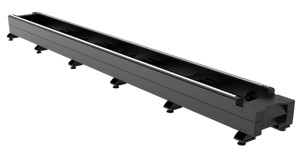

СВАРНАЯ ПРОМЫШЛЕННАЯ СТАНИНА С ДОПОЛНИТЕЛЬНЫМИ РЕБРАМИ ЖЕСТКОСТИ
Наши станки лазерной резки имеют цельнометаллическую сварную станину, с высокой прочностью. При производстве, станина станка проходит термическую обработку для снятия напряжения металла. Благодаря этому удается добиться жесткости конструкции,а вследствие чего и безупречной точности обработки. Каждая станина машины размещается на срок от 30 до 45 дней, и внутреннее напряжение будет полностью снято перед точной обработкой; Параллельность менее 0,03 мм;

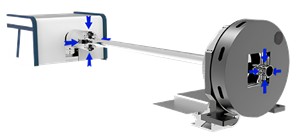

ДВА ПНЕВМАТИЧЕСКИХ САМОЦЕНТРИРУЮЩИХСЯ ЗАЖИМА
Подходит для труб различного сечения: круглая, квадратная, прямоугольная, овальная труба. Круглая труба диаметр до ⌀10-230мм, пневматический зажим позволяет обрабатывать заготовки квадратных и прямоугольных труб 10-230*15-220мм. Пневматические патроны с серводвигателем, патрон оснащен удлиненным зажимом, что позволяет уменьшать длину остатка трубы.

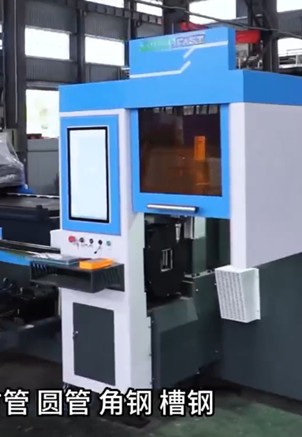

ЗАКРЫТАЯ КАБИНА С СИСТЕМОЙ ОТВЕДЕНИЯ ГАЗОВ:
-Обеспечивает защиту от лазерного излучения.
Кабина с защитным стеклом и блокировками экранирует прямое, отражённое и рассеянное излучение то позволяет отнести станок к классу 1 (безопасный при эксплуатации) и избавляет оператора от необходимости пользоваться специальной маской
- Локализует дым и пылевые выбросы.
Лазерная резка металла сопровождается образованием мелкодисперсной пыли, оксидов и дыма. Закрытая кабина удерживает их внутри, а система вытяжки и фильтрации удаляет загрязнения, не выпуская их в рабочую зону.

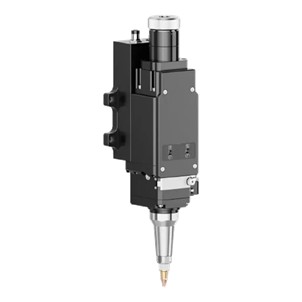

ЛАЗЕРНАЯ РЕЖУЩАЯ ГОЛОВКА
Лазерная режущая головка фирмы BOCI BLT310 - высокоточное решение для промышленных резки металлов с интеллектуальными датчиками и надежной конструкцией. Скорость 300 мм/с, диапазон ±50 мм. Защита от столкновений, контроль давления газа и температуры защитного стекла.

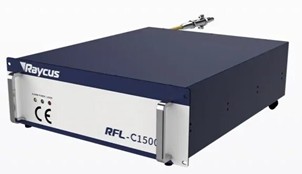

ИСТОЧНИК ЛАЗЕРА RAYCUS НА 1500 W
Срок службы 100000 часов;
Высокая скорость оптико- электрического преобразования, высокий КПД и энергосбережение. Высококачественное обслуживание

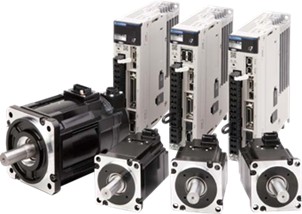

СЕРВОДВИГАТЕЛИ INOVANCE, КИТАЙ
Характеризуется надежностью, простым управлением и чрезвычайно компактным исполнением, отвечают за точность и скорость движения станка.

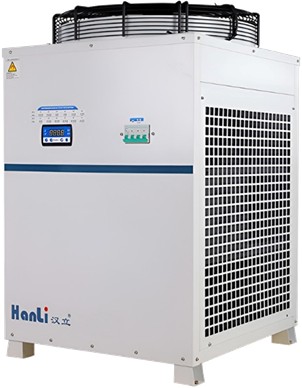

ЧИЛЛЕРЫ HANLI HL
Чиллеры Hanli HL применяются на станках волоконной лазерной резки, сварки и наплавки. Устройства име-ют два контура, один из которых охлаждает лазерный излучатель, второй – лазерную голову. В систему встроена защита от перегрева и перепадов напряжения, а также функция аварийной сигнализации об изменении температуры.

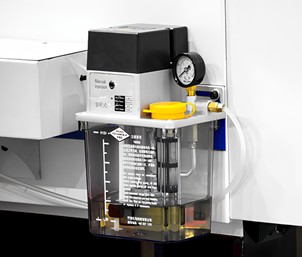

АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ
Станок оснащён системой автоматической смазки направляющих и ШВП по всем осям. Проверяйте уровень масла регулярно.
-
Артикул
DMM 6012Tz -
Напряжение, В
380 -
Максимальная длина обработки трубы, мм
5500-6000 -
Тип лазера
Оптоволоконный лазер -
Режущая голова
BOCI BLT310 (a-focus) -
Производитель лазера
Raycus CE -
Мощность лазера, Вт
1500 -
Длина волны лазера, нм
1080 -
ЖК монитор
ADVANTECH, вертикальный, 320х560мм, Тайвань -
Максимальная скорость резки, м/мин
До 30 -
Максимальная скорость холостого хода, м/мин
До 115 -
Система управления
FSCUT3000DE -
Электрические компоненты
CHNT/OMROM -
Пропорциональный клапан
Air tac, Тайвань -
Поддерживаемые форматы файлов
CAD, CorelDRAW, plt, AI, dxf -
Вид охлаждения
Чиллер Han Li / S&A (Китай) -
Смазка
Централизованная система смазки -
Ускорение
до 1,5G -
Минимальная ширина резки, мм
0,13 -
Гарантия на лазерный источник
2 года -
Остаток резки, мм
60
Транспортные данные
Габаритные размеры, мм: 8900×1500×2150
Вес, кг: 2600
